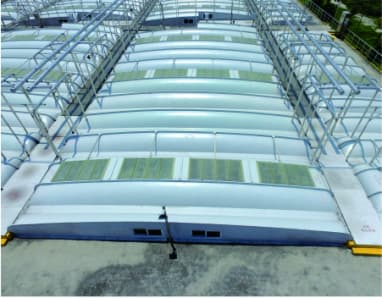

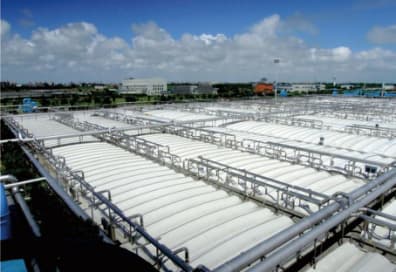

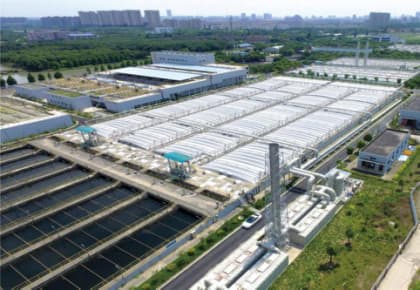

本公司承建的世界规模最大、国内最严标准的专项臭气治理工程----白龙港污水厂除臭罩盖工程。除臭风量达4200万m³/d。全封闭罩盖面积超25万㎡。获得2016年国家重点环境保护实用技术示范工程。
随着国家对环保标准的不断提高，近年来在污水处理过程中，所产生的恶臭气味的治理已全面展开。为此我公司在上海市政设计研究总院（集团）有限公司的指导下，进行研究开发制作：高强度无支撑、无骨架的玻璃钢臭气收集罩，已在许多污水处理厂升级提标项目中使用，并得到了大家的赞许和肯定。
- 玻璃钢罩盖材质的有关技术参数：
|
序号 |
项目 |
试验方法 |
检验结果 |
|
1 |
拉伸强度MPa |
GB/T1447 |
194 |
|
2 |
拉伸弹性模量 MPa |
GB/T1447 |
13027 |
|
3 |
断裂伸长率％ |
GB/T1447 |
2. 4 |
|
4 |
弯曲强度 Mpa |
GB/1449 |
251 |
|
5 |
弯曲弹性模量 Mpa |
GB/T1449 |
12370 |
|
6 |
耐腐蚀弯曲强度 |
5%盐酸溶液浸泡24h |
92. 5 |
|
7 |
10%氢氧化钠溶液浸泡24h |
91. 2 |
|
|
8 |
冲击韧性kJ/㎡ |
GB/T1451 |
137 |
|
9 |
巴氏硬度 |
GB/T3854 |
42 |
|
10 |
热变形温度℃ |
GB/T1634 |
＞200 |
|
11 |
气密性 |
在抽真空导流制作中，真空压力仪表显示 |
气密性≥99. 5% |
|
12 |
拱高挠度mm （抽真空工艺） |
3、用1500kg黄沙均匀铺上罩盖上。 |
20 |
|
13 |
拱高挠度mm（手糊工艺） |
25 |
说明：以上平面投影面积为长13700mmX宽2000mm, 面积27. 4㎡。新型高强度全玻璃钢臭气收集罩所有产品严格按照上海市建设工程安全质量监督中心所制定的QC体系执行。
二、使用寿命长：
选择优质材料和最科学的配方，大大提高了玻璃钢罩盖的强度、 耐腐蚀和抗老化性能，使用寿命可达到15~20年以上。
三、优秀的外形设计、强大的荷载能力：我公司选用了最科学的外形设计（已获得国家专利局认证颁发的外形设计专利），玻璃钢罩盖的外形均为弧形曲面，均布活荷载限值达到0. 5Kpa, 并且罩盖的最大挠度不大于L/200(L为罩盖的跨度）， 大大提高了罩盖的纵向跨度（目前单跨已超过20m)。
四、功能设计的多样性：
这是玻璃钢罩盖的优点和特点。按客户要求和现场实际情况，可以按池形（圆形、矩形、不规则形状）， 有针对性的设计和制作各种形状的罩盖。

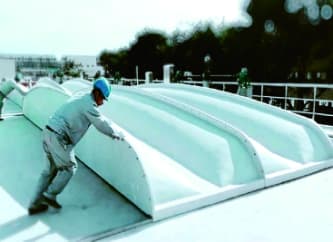

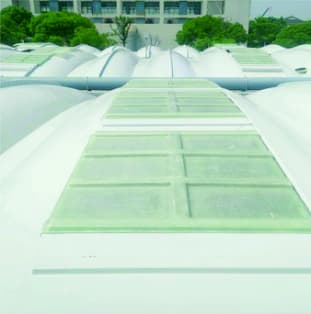

（一）、滑动采光组合板
由整块盖板分解成若干块可手推移动的小盖板。

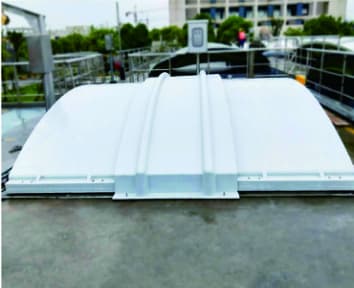

滑动采光组合板（上海竹园二厂）
滑动组合板6000㎡(苏州新区第二污水厂）
（二）、整体移动板设计
1、半移动式：整池加盖后50%可以移动开启，便于施工、观察。（该形式抽气风管可以安装在罩盖内）。
半移动式整体移动板（上海竹园二厂）
整体移动板

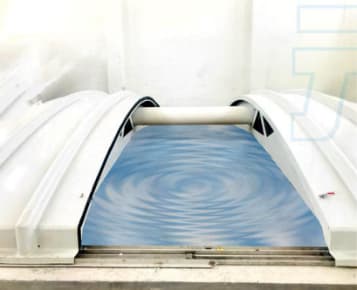

2、全移动式A: 可以向两端或一端循序移动，可全部移开也可以分段移动。
3、全移动式B: 采用上下复叠式，加盖后可任意移动每一块盖板。
说明：具体见视频效果演示。

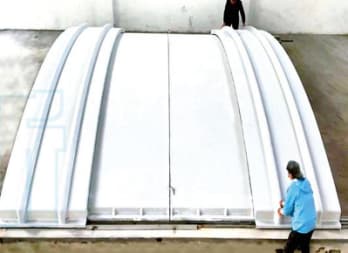

全移动式整体移动板
全移动式整体移动板跨度14米
五、安装方便快捷、安全可靠：
1、玻璃钢罩盖制作前就按照设计要求，按照现场的实际情况，进行精确的测绘、计算来制作玻璃钢罩盖。产品到现场后直接循序置放，所有罩盖重量平均分配安全可靠。
2、玻璃钢罩盖按实际测绘后制作：形状统一、大小一致、荷载分布均衡，无论是池形如何、老池改造还是新建项目都按合理的方法来安装罩盖，无需另外考虑结构加固或设立支点等，升级改造项目无须停产施工。

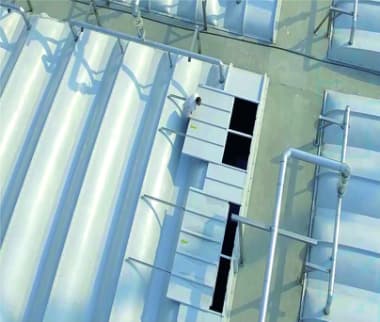

3、玻璃钢罩盖安装后：科学的外形设计及高强度的材质，加之玻璃钢产品的特殊优越制作性能，给用户和安装带来许多方便。罩盖上可根据实际需要开启活动的检修孔、进出气孔等，方便了通风系统的安装施工。

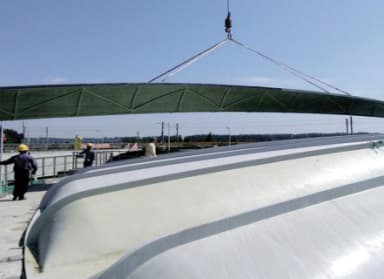

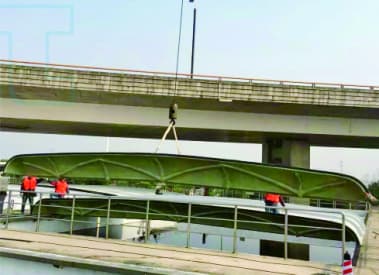

苏州新区第二污水厂现场安装（跨度20米）

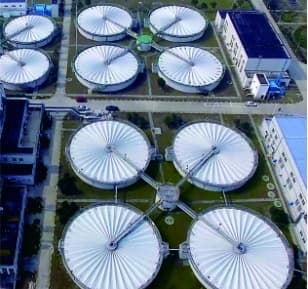

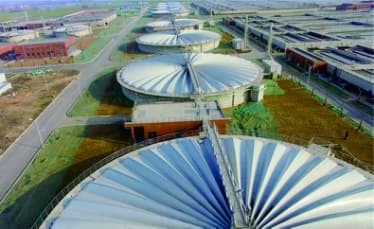

郑州双桥污水厂现场安装（Φ45米）
双曲面玻璃钢集气罩拱板设计、材料及几何参数表
- 设计参数
|
荷载（为50年一遇） |
0. 4KN/㎡ |
|
允许活荷载 |
0. 5KN/㎡ |
|
室外温度 |
－30°~40° |
|
允许挠度 |
L/300(L为跨度） |
二、材料参数
|
密度 |
20KN/m |
|
弹性模量 |
36000KN/m㎡ |
|
允许压应力 |
40x10³KN/㎡ |
|
允许压应力 |
95x10³KN/㎡ |
|
允许压应力 |
25x10³KN/㎡ |
三、几何差数
|
纵剖面（m) |
横截面（mm) |
||||||||
|
跨度 |
型式 |
拱高 |
分区格数 |
单块板宽 |
型式 |
截图最大高度 |
板厚 |
法兰板、支撑端部板厚 |
加强筋 |
|
10 |
带助拱板 |
0.8 |
7 |
1500 |
弧形 |
400 |
5 |
10 |
50x95x5 |
|
13 |
桁架 |
0.85 |
10 |
1500 |
弧形 |
650 |
6 |
10 |
50x95x6 |
|
15 |
桁架 |
1 |
10 |
1500 |
弧形 |
750 |
7 |
10 |
50x95x6 |
|
18 |
桁架 |
1.2 |
12 |
1500 |
弧形 |
900 |
7 |
12 |
50x95x7 |
|
20 |
桁架 |
1.35 |
14 |
1500 |
弧形 |
1000 |
7 |
12 |
50x95x7 |
工程案例：
已完成项目面积约39万平方

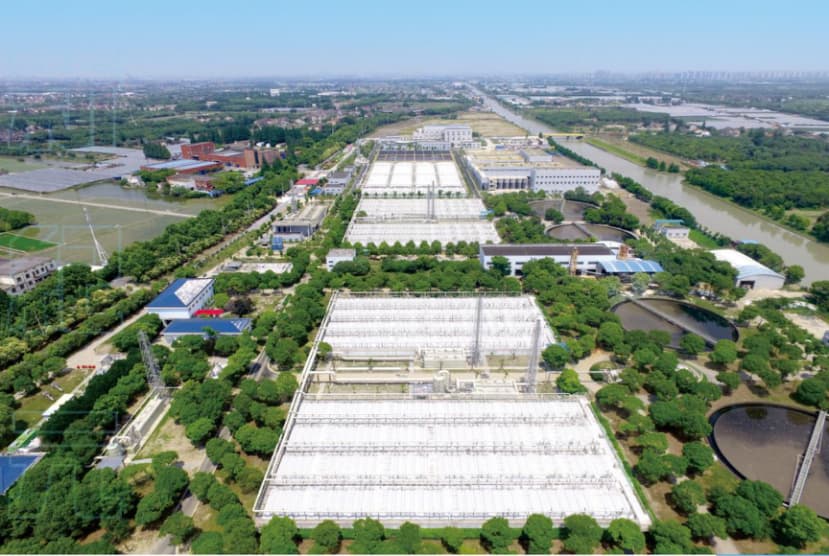

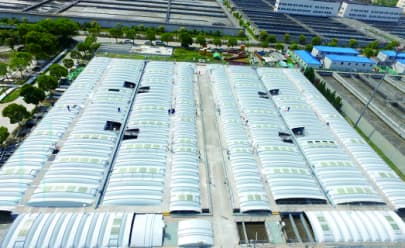

上海竹园第一、第二污水厂（8. 5万㎡)
嘉定新城（北区）污水处理厂（0.5万㎡)
半移动式整体移动板（上海竹园二厂）
苏州高新第二污水厂（0.5万㎡)
郑州新区污水厂（1.5万㎡)
上海嘉定大众污水厂（3万㎡)

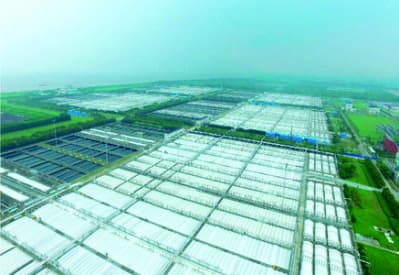

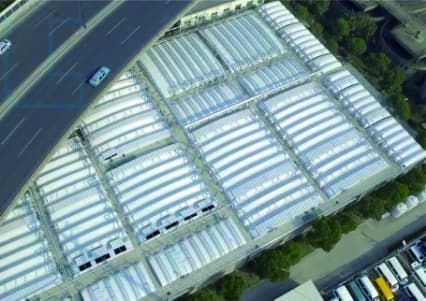

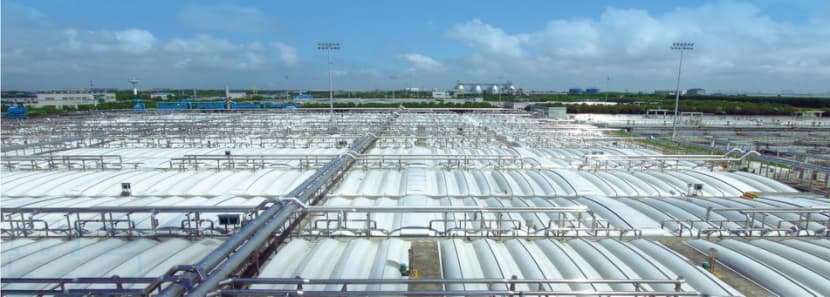

上海白龙港污水厂（25万㎡)
上海白龙港污水厂（25万㎡)
上海白龙港污水厂（25万㎡)
